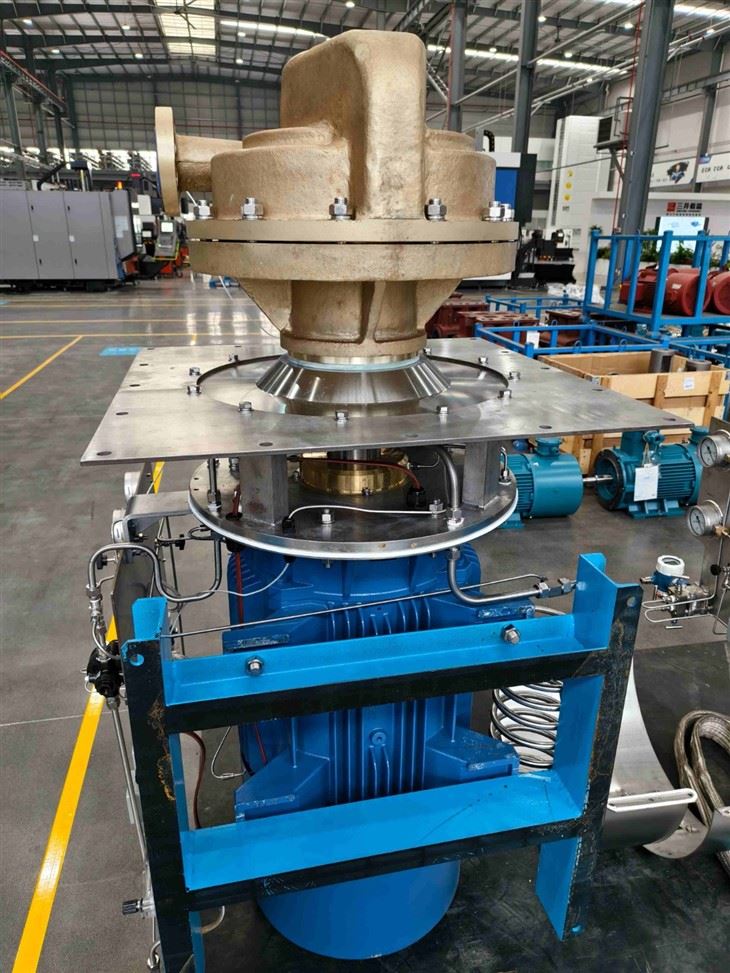

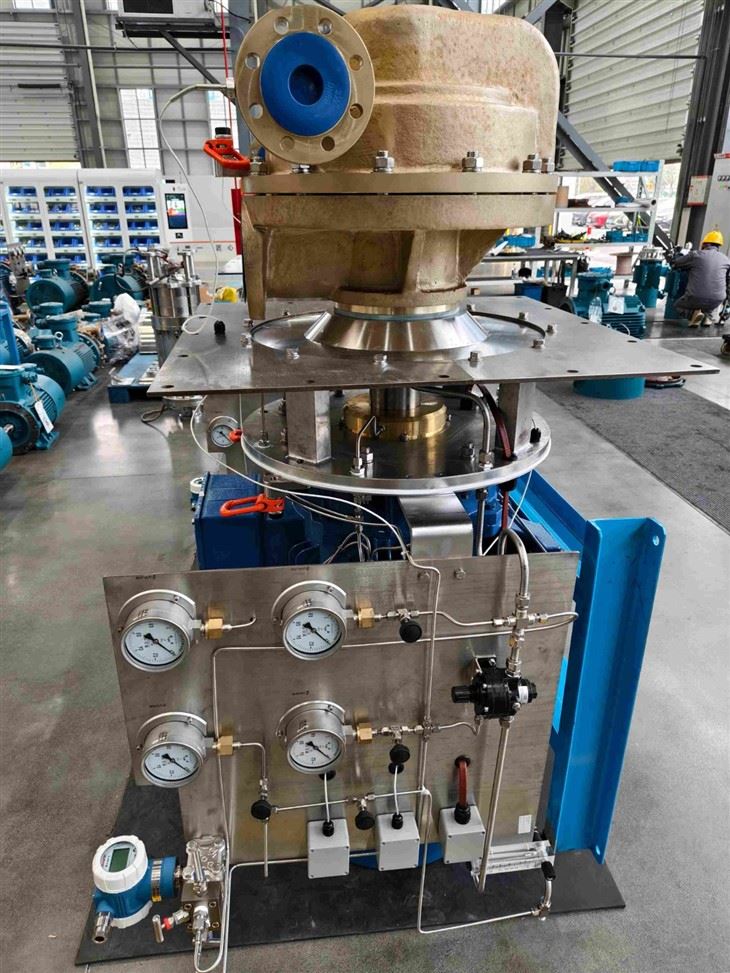

Високопродуктивний вертикальний кріогенний відцентровий насос

Промислове-стабільне рішення для перенесення для глибоких кріогенних середовищ

У сценаріях перекачування промислового кріогенного скрапленого газу звичайні кріогенні насоси зазвичай стикаються з чотирма постійними галузевими проблемами: ризики витоку носія, спричинені порушенням ущільнення за умов ультра-низьких температур, надмірні витрати енергії через високі втрати холоду під час тривалої-експлуатації, громіздкі й неефективні процеси-охолодження перед-охолодження в умовах періодичного запуску-зупинки та надмірна площа обладнання, що не в змозі адаптуватися до компактних планів виробничих ліній для високих-потоків, високих-вимог до напору. Для вирішення цих галузевих-завдань ми незалежно розробили вертикальний криогенний відцентровий насос SLP-85/160ML.100-75DR.702-01. Завдяки спеціальному дизайну кріогенної структури, розробленій схемі гідродинамічної оптимізації та повній-конфігурації резервування безпеки зв’язку, він забезпечує високонадійне,-енергоенергетичне, просте{19}}в обслуговуванні універсальне рішення для передачі носія за температури -196 градусів.

Основна структура та технічний принцип

Цей насос приймає aвертикальна коаксіальна інтегрована занурена структура. Привідний двигун і крильчатка головки насоса безпосередньо з’єднані коаксіально через жорстку муфту, що повністю усуває вразливі компоненти трансмісії, такі як ремінні передачі та коробки передач, які використовуються в традиційних горизонтальних насосах, підвищуючи ефективність трансмісії до понад 95%. У той же час вертикальне розташування зменшує площу горизонтальної установки до 35% від площі горизонтальних насосів з такою ж продуктивністю. Його можна безпосередньо адаптувати до різних сценаріїв встановлення, включаючи встановлення вбудованого-накопичувача, інтеграцію-модуля, встановленого на платформі, і компактне розташування трубопроводу заводу, без складної цивільної конструкції фундаменту, що значно знижує-витрати на встановлення на місці.

Відповідно до основних вимог кріогенних робочих умов усі змочені компоненти корпусу насоса виготовлені зкріогенна-аустенітна нержавіюча сталь 304/316L(спеціальні матеріали, такі як сплав Hastelloy і Monel, можна адаптувати до корозійних середовищ). Кожен основний компонент пройшов -обробку кріогенного старіння на 196 градусів і випробування на металографічну стабілізацію, щоб повністю усунути внутрішню напругу матеріалу, уникнути усадки матеріалу, деформації та крихкого руйнування в наднизькотемпературному середовищі та забезпечити структурну стабільність обладнання в екстремальних умовах роботи.

Ядро передачі рідини приймає aповна тривимірна конструкція закритого крильчатки-потоку. Профіль каналу потоку оптимізовано за допомогою гідродинамічного моделювання CFD, що значно зменшує втрати на вихрові струми та турбулентні збурення в каналі потоку, а також забезпечує ефективне та стабільне підвищення тиску середовища за номінальних робочих умов. У той же час оптимізована структура вхідного індуктора ефективно знижує необхідний NPSH (чиста позитивна висота всмоктування) насоса, принципово вирішує проблему кавітації, спричинену легким випаровуванням кріогенних середовищ, і може підтримувати безперебійну та стабільну передачу навіть за умов низького рівня рідини в резервуарі для зберігання та коливань тиску на вході.

Система ущільнення приймає aкомбінована лабіринтова схема сухого газового ущільнення, що поєднується зі спеціальною системою продування сухим азотом. Він утворює стабільну ізоляцію газової завіси через без{1}}контактну лабіринтову структуру, повністю запобігаючи витоку кріогенних середовищ назовні, одночасно уникаючи втрати контактних ущільнень на тертя. Термін служби ущільнювачів більш ніж в 3 рази перевищує термін служби традиційних рішень. Насосний агрегат оснащений незалежним вентилятором охолодження та режимом холодного очікування в режимі холостого ходу в якості стандарту, який може підтримувати попереднє{5}}охолодження корпусу насоса та утримання тиску в режимі очікування, реалізувати миттєвий запуск і зупинку відповідно до вимог робочого стану, без повторних процесів попереднього{6}}охолодження, і ідеально адаптуватися як до 24-годинної безперервної роботи, так і до режимів періодичної запуску-зупинки.
